閥門知識Products knowledage

閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

電動楔式閘閥Z940H一40,DN200產品詳細技術參數和選型

[ 2023-07-26 ]

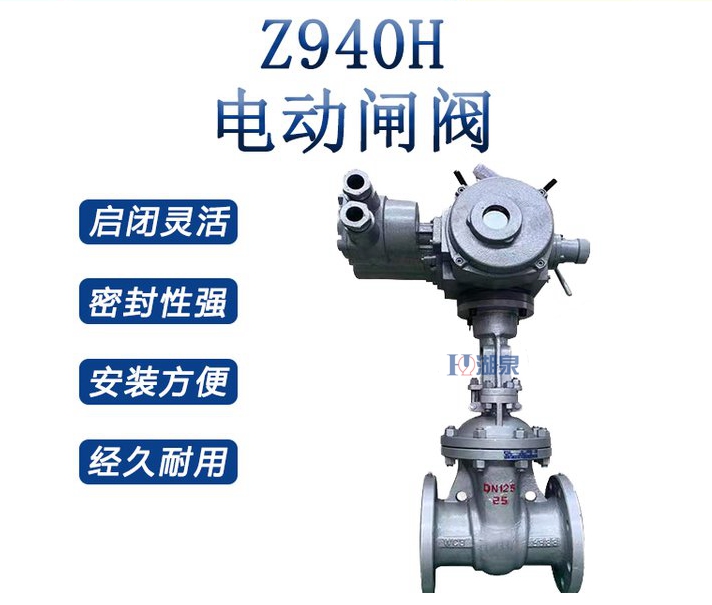

上海湖泉閥門集團有限公司電動楔式閘閥Z940H一40,DN200產品詳細技術參數和選型DN400 PN40電動開關閘閥Z940H-40C-DN400:電動開關,PN40壓力屬于中壓閥門,法蘭連接,通經為DN400(國標),明桿楔式閘閥,密封面為Cr13系列不銹鋼,安裝位置與管道垂直安裝,嚴禁倒裝≤200DN...閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥, 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分...本公司生產的Z940H電動高壓閘閥介是由高精度電動執行器與高壓閘閥組成。采用法蘭或者焊接式連接,屬整體直通鑄造(鍛造)閥,電動高壓閘閥主要應用于壓力為PN25.0MPa以內的水、蒸...電裝型號規格主要尺寸PN4.0MPa:RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F -40/40P/40R 公稱壓力Mpa 公稱通徑 DN 主要外形尺寸和連接尺寸(mm) 參考重量 kg L D D1 D2 B ...

電動楔式閘閥Z940H-16C適用于高中壓公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用... 提供的Z940H、Z940Y、Z940W型Z940H/Y/W鋼制楔式電動閘閥PN16～PN63產品技術精良,Z940H、Z940Y、Z940W型Z940H/Y/W鋼制楔式電動閘閥PN16～PN63價格合理,歡迎廣大客戶前來咨詢，Z940H/Y/W型鋼制楔式電動閘閥PN16～PN63傳動方式為電動,連接方式為法蘭連接,閘板為明桿楔式彈性閘板,閥座密封面材料為 Cr13 系不銹鋼(Z940H)、硬質合金(Z940Y)、不銹鋼(Z940W),公稱...是做直線運作的閥門,它與Z型多回轉執行機構相配,有開關型和智能型。

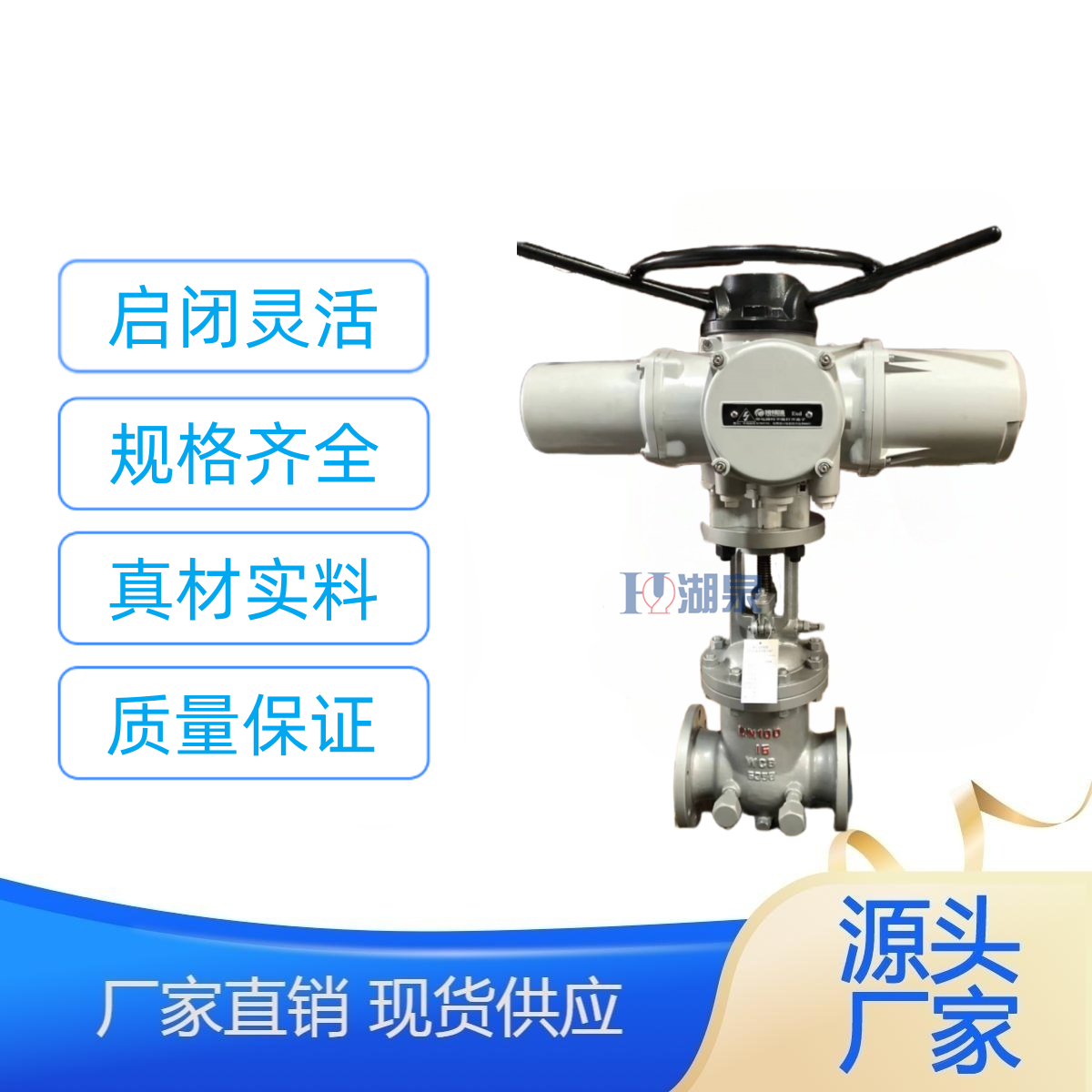

電動閥

Z940H/Y/W型鋼制楔式電動閘閥PN16～PN63傳動方式為電動,連接方式為法蘭連接,閘板為明桿楔式彈性閘板,閥座密封面材料為 Cr13 系不銹鋼(Z940H)、硬質合金(Z940Y)、不銹鋼(Z940W),公稱...電裝型號規格主要尺寸PN6.4 MPa;PN10.0Mpa;Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F-40P/40R/64P/64R 公稱壓力Mpa 公稱通徑DN 主要外形尺寸和連接尺寸( mm ) 電動裝置重.不銹鋼楔式閘閥,上海儒煒閥門免費到現場測量尺寸和安裝,24小時服務隨叫隨到。電動鋼制楔式閘閥:電動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為堆焊鐵基合金(Z940H-100/160)、堆焊硬質合金(Z940Y-100/160、Z940Y-100I)、不銹鋼(Z940W-100P、Z940W-100R),... 電動閘閥、電動法蘭鑄鋼閘閥、電動高中壓閘閥 Z941H-40C DN200/250/300 電動...Z940H Z941Y-16C Z940 Z941Y-16P Z940 Z941Y-16R Z940 Z941W-16P

型號 Z940H/Y/W Z940H/Y/W型鋼制楔式電動閘閥PN16～PN63傳動方式為電動,連接方式為法蘭連接,閘板為明桿楔式彈性閘板,閥座密封面材料為 Cr13 系不銹鋼(Z940H)、硬質合金(Z940Y)、不...Z940H、Z940Y、Z940W 型鑄鋼電動楔式閘閥PN100～PN160驅動方式為電動,連接方式為法蘭連接,閘板為明桿楔式彈性閘板,閥座密封面材料為堆焊鐵基合金(Z940H-100/160)、堆焊硬質合金(Z940Y-100/160、Z...Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為 Cr13 系不銹鋼(Z940H)、硬質合金(Z940Y)、不銹鋼(Z940W),公稱壓力 ...閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥, 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分...楔式閘閥Z41/40H.高溫高壓電站閘閥Z960Y.水封閘閥Z44H/Z40H.無導流孔平板閘閥Z43Y. 鍛鋼焊接閘閥Z61Y/Z11Y.電動楔式閘閥Z940H/Z941Y-160.不銹鋼氣動閘閥...適用于Class1500～Class3500、PN250～PN320的電站管路上,用于截斷或接通介質。選用不同的材質,可分別適用于不同溫度壓力的水、蒸汽、油品等。

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z940H-16C～63	16～63	1.6～6.3	≤425	水、蒸汽、油品
Z940Y-16C～63
Z940Y-16P～63P			≤150	弱腐蝕性介質
Z940W-16P～63P
Z940Y-16R～63R				腐蝕性介質
Z940W-16R～63R
Z940-40I-63I	40～63	4.0～6.3	≤550	水、蒸汽、油品

Z940H、Z940Y、Z940W型鋼制楔式電動閘閥PN16外形結構尺寸(mm)

DN	L	D	D1	D2	b	f	z×φd	H	重量/kg
50	250	160	125	100	16	3	4×φ18	653	59
65	265	180	145	120	18	3	4×φ18	665	62
80	280	195	160	135	20	3	8×φ18	725	74
100	300	215	180	155	20	3	8×φ18	787	92
125	325	245	210	185	22	3	8×φ18	902	152
150	350	280	240	210	24	3	8×φ23	955	161
200	400	335	295	265	26	3	12×φ23	1105	219
250	450	405	355	320	30	3	12×φ25	1343	376
300	500	460	410	375	30	4	12×φ25	1516	484
350	550	520	470	435	34	4	16×φ25	1678	695
400	600	580	525	485	36	4	16×φ30	1849	977
450	650	640	585	545	40	4	20×φ30	1937	1033
500	700	705	650	608	44	4	20×φ34	2234	1087
600	800	840	770	718	48	5	20×φ41	2432	1357
700	900	910	840	788	50	5	24×φ41	2489	1481
800	1000	1020	950	898	52	5	24×φ41	2643	1845

Z940H、Z940Y、Z940W型鋼制楔式電動閘閥PN25外形結構尺寸(mm)

DN	L	D	D1	D2	b	f	z×φd	H	重量/kg
50	250	160	125	100	20	3	4×φ18	653	64
65	265	180	145	120	22	3	8×φ18	665	65
80	280	195	160	135	22	3	8×φ18	725	79
100	300	230	190	160	24	3	8×φ23	787	98
125	325	270	220	188	28	3	8×φ25	902	154
150	350	300	250	218	30	3	8×φ25	955	168
200	400	360	310	289	34	3	12×φ25	1105	219
250	450	425	370	332	36	3	12×φ30	1343	390
300	500	485	430	390	40	4	16×φ30	1516	505
350	550	550	490	448	44	4	16×φ34	1678	736
400	600	610	550	505	48	4	16×φ34	1849	1027
450	650	660	600	555	50	4	20×φ34	1937	1139
500	700	730	660	610	52	4	20×φ41	2234	1228
600	800	840	770	718	56	5	20×φ41	2432	1502
700	900	955	875	815	60	5	24×φ48	2489	1617
800	1000	1070	990	930	64	5	24×φ48	2643	1923
